Характеристики Уплотнение штока AUNIPSL
| Характеристики | Производитель: Freudenberg (Merkel/Simrit) | Обозначение: AU NIPSL | Специфика (что важно знать): Комбинированное уплотнение-скребок без металлоармирования; защёлкивается «бусиной» по наружному диаметру; уплотняет внутрь, вытирает наружу; для пневмоцилиндров с односторонним давлением. |
|---|---|
| Характеристики | Производитель: Freudenberg (Merkel/Simrit) | Обозначение: NIPSL / NIPSL 200/210/300 | Специфика (что важно знать): Родственные серии комби-уплотнений; варианты с/без армирования и разной геометрией кромок; низкое трение; типовые размеры и материалы (NBR/PU). Проверяйте серию по каталогу. |
| Характеристики | Производитель: Parker Prädifa | Обозначение: EU (Ultrathan®) | Специфика (что важно знать): Самофиксирующееся уплотнение-скребок (U-cup) для штоков мини/ISO цилиндров; выполняет 3 функции: уплотнение, вытирание, фиксация; типично до 16 bar и 1 м/с (по листу). |
| Характеристики | Производитель: Kastas | Обозначение: K51 | Специфика (что важно знать): Пневмоуплотнение штока с функцией скребка; рассчитано на открытую канавку , монтаж без стопорного кольца; широкий размерный ряд (PU). |
| Характеристики | Производитель: Artic Seals | Обозначение: BWH | Специфика (что важно знать): Комбинированный профиль для полностью открытого посадочного места (боковая фрезеровка); быстрый монтаж, устойчив к перекосам штока, статические кромки против загрязнений. |
| Характеристики | Производитель: Hallite | Обозначение: 851 / 853 | Специфика (что важно знать): Комби-уплотнение штока + скребок для пневматики; рассчитаны на работу при низкой смазке; типичные пределы: 851 до ~10 bar, 853 до ~16 bar. |
| Характеристики | Производитель: Parker Prädifa | Обозначение: EL | Специфика (что важно знать): Комбинированное уплотнение/скребок для компактных цилиндров и подъёмников клапанов; версии Ultrathan® и резина. |
| Характеристики | d N: 12 | D N: 20 | H 1: 7 | H 2: 10,4 | D S: 22,2 | L: 13 | L 1: 7,7 | R: 1,1 |
| Характеристики | d N: 12 | D N: 22 | H 1: 7 | H 2: 10,4 | D S: 24,2 | L: 13 | L 1: 7,7 | R: 1,1 |
| Характеристики | d N: 14 | D N: 24 | H 1: 7 | H 2: 10,4 | D S: 26,2 | L: 13 | L 1: 7,7 | R: 1,1 |
| Характеристики | d N: 16 | D N: 26 | H 1: 7 | H 2: 10,4 | D S: 28,2 | L: 13 | L 1: 7,7 | R: 1,1 |
| Характеристики | d N: 18 | D N: 26 | H 1: 7 | H 2: 10,4 | D S: 28,2 | L: 13 | L 1: 7,7 | R: 1,1 |
| Характеристики | d N: 18 | D N: 28 | H 1: 7 | H 2: 10,4 | D S: 30,2 | L: 13 | L 1: 7,7 | R: 1,1 |
| Характеристики | d N: 20 | D N: 30 | H 1: 7 | H 2: 10,4 | D S: 32,2 | L: 13 | L 1: 7,7 | R: 1,1 |
| Характеристики | d N: 22 | D N: 32 | H 1: 7,3 | H 2: 10,4 | D S: 34,8 | L: 13 | L 1: 8 | R: 1,4 |
| Характеристики | d N: 25 | D N: 35 | H 1: 7,3 | H 2: 10,4 | D S: 37,8 | L: 13 | L 1: 8 | R: 1,4 |
| Характеристики | d N: 30 | D N: 40 | H 1: 7,3 | H 2: 10,4 | D S: 42,8 | L: 13 | L 1: 8 | R: 1,4 |
| Характеристики | d N: 32 | D N: 42 | H 1: 7,3 | H 2: 10,4 | D S: 44,8 | L: 13 | L 1: 8 | R: 1,4 |
| Характеристики | d N: 40 | D N: 50 | H 1: 7,3 | H 2: 10,4 | D S: 52,8 | L: 13 | L 1: 8 | R: 1,4 |
| Характеристики | d N: 50 | D N: 60 | H 1: 7,7 | H 2: 10,4 | D S: 63,6 | L: 13 | L 1: 8,6 | R: 1,8 |
Описание

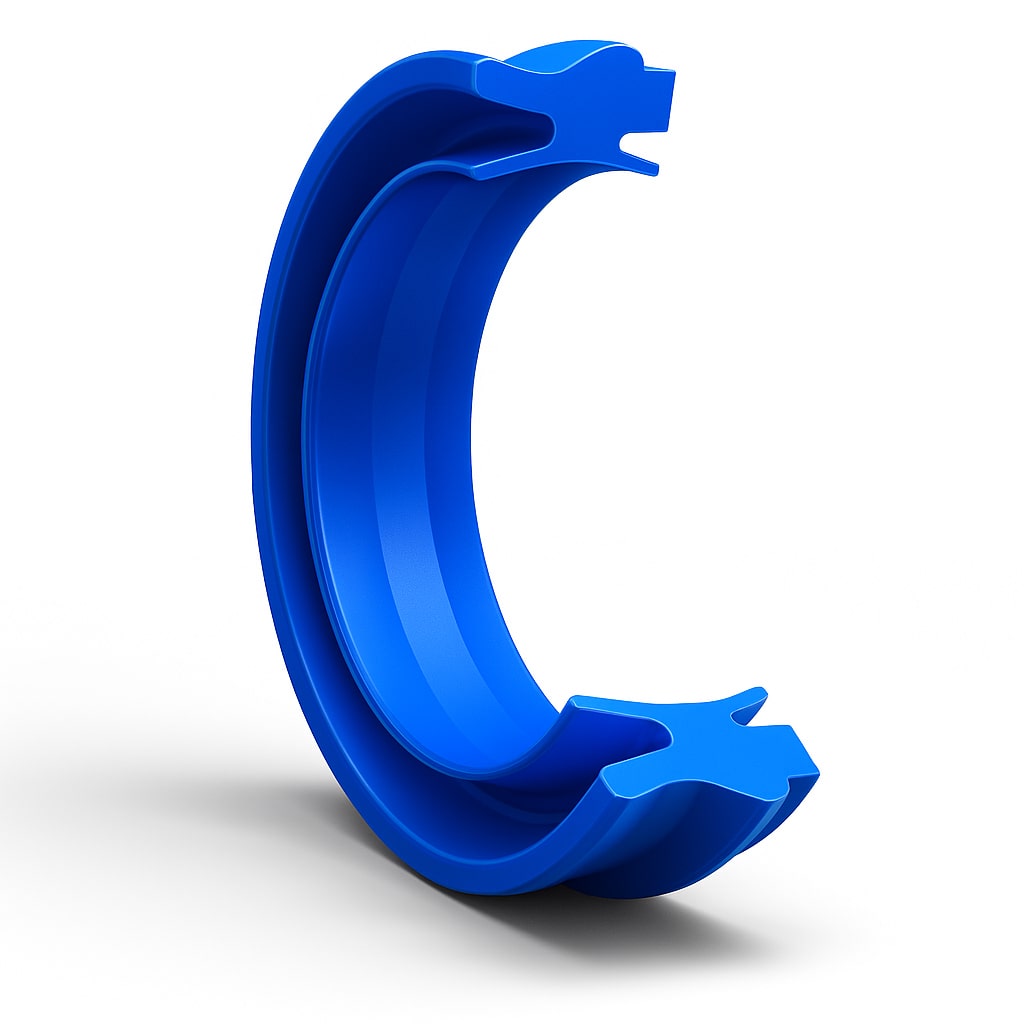

Уплотнение AUNIPSL относится к комбинированным пневматическим уплотнениям штока.
Конструкция объединяет две функции: герметизацию рабочей полости и удаление загрязнений со штока. Внутренний профиль обеспечивает уплотняющий контакт при ходе поршня, наружный выступ («бусина») фиксирует элемент в канавке. Наружная кромка выполняет роль грязесъёмника , исключая проникновение пыли и абразива внутрь цилиндра. Такая комбинация позволяет уменьшить число отдельных деталей в узле и снизить вероятность отказа.
AUNIPSL представляет собой компактное и технологичное решение для герметизации штоков пневмоцилиндров. Мы поставляем оригинальные изделия Freudenberg и надёжные аналоги китайского производства. Возможна поставка по каталоговым размерам или по индивидуальному запросу.
Правильный подбор размера обеспечивает стабильную фиксацию уплотнения без дополнительных стопорных колец. Конструкция допускает монтаж в открытые и частично открытые канавки.
Уплотнения AUNIPSL выпускаются из полиуретана (PU) высокой износостойкости, нитрильного каучука (NBR) и фторкаучука (FKM). В ряде исполнений используется комбинация PU и POM для повышения жёсткости. Выбор материала зависит от условий эксплуатации: температуры, давления, влажности и агрессивности среды.
Оригинальные уплотнения AUNIPSL производятся концерном Freudenberg (Merkel/Simrit) и поставляются в типовых рядах размеров. Эти изделия применяются в пневматических цилиндрах, системах автоматизации и другом оборудовании, где требуется надёжная герметизация при компактных габаритах. Обычно в основе применяется полиуретан для больших нагрузок с твердостью примерно от 94 по Шору А (обозначение: 94 AU 925).
Существуют функционально идентичные исполнения у других производителей:
Кроме европейских марок, предлагаются качественные аналоги китайского производства. Они изготавливаются из полиуретана и нитрильного каучука с характеристиками, сопоставимыми с оригиналом. Такие варианты позволяют снизить стоимость закупки при сохранении эксплуатационных параметров. Контроль геометрии и свойств материала обеспечивает совместимость с существующими посадочными местами.
Уплотнение AUNIPSL применяется в пневмоцилиндрах, прессах, упаковочных машинах, транспортных и роботизированных системах. Конструкция снижает износ штока, предотвращает попадание загрязнений внутрь цилиндра и поддерживает стабильные характеристики оборудования при длительной работе.
